一、瓷片电容（非正负极）：
二、独石电容（非正负极）：
100PF（101） 1000PF/1nF（102） 10nF/0.01uF（103） 100nF/0.1uF（104） 1uF（105）
470PF（471） 220nF/0.22uF（224） 2.2uF（225） 470nF/0.47uF（474）
三、涤纶电容（非正负极）：
四、电解电容（正负极）：
了解详情

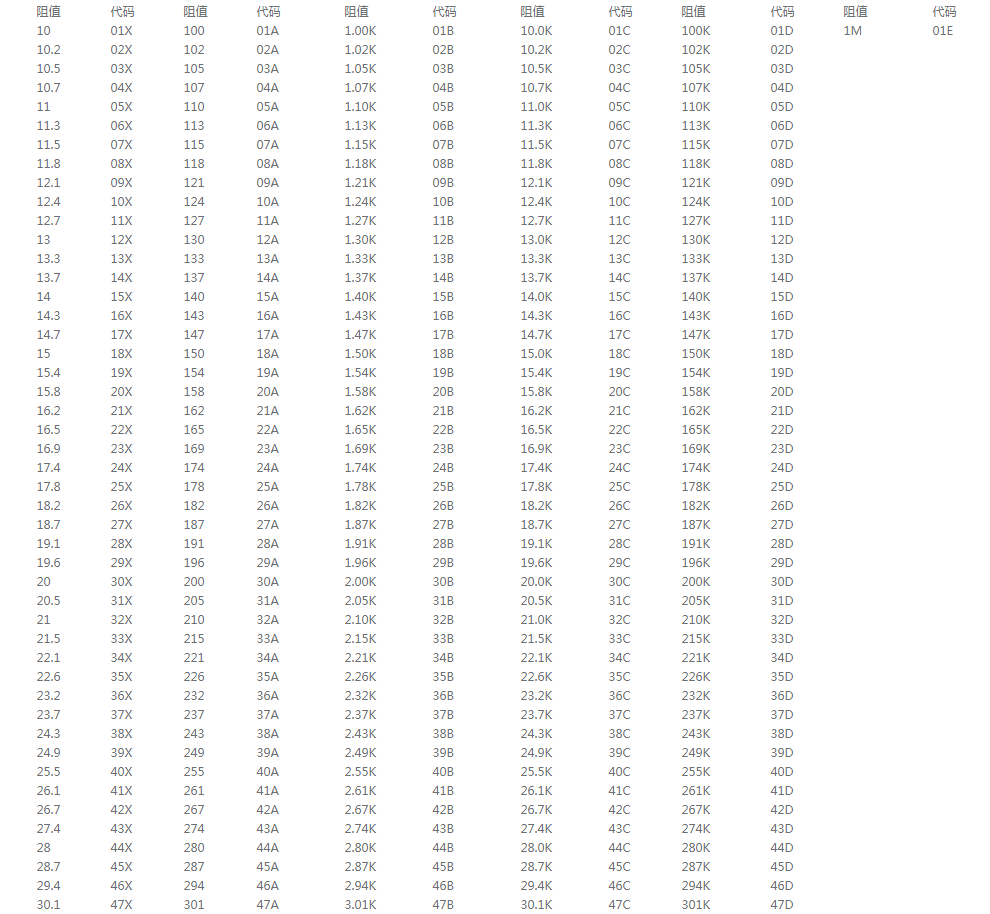

标准阻值表1
E-96
标准阻值表2
E-96
①．按电气性能合理分区，一般分为：数字电路区(即怕干扰、又产生干扰)、模拟电路区(怕干扰)、功率驱动区（干扰源）；
②．完成同一功能的电路，应尽量靠近放置，并调整各元器件以保证连线为简洁；同时，调整各功能块间的相对位置使功能块间的连线简洁；
③．对于质量大的元器件应考虑安装位置和安装强度；发热元件应与温度敏感元件分开放置，必要时还应考虑热对流措施；
④．I/O驱动器件尽量靠近印刷板的边、靠近引出接插件；
⑤．时钟产生器（如：晶振或钟振）要尽量靠近用到该时钟的器件；
...
标称电压是指在规定的温度和直流电流下，压敏电阻器两端的电压值。漏电流是指在25℃条件下，当施加连续直流电压时，压敏电阻器中流过的电流值。等级电压是指压敏电阻中通过8／20等级电流脉冲时在其两端呈现的电压峰值。通流量是表示施加规定的脉冲电流（8／20μs）波形时的峰值电流。浪涌环境参数包括浪涌电流Ipm（或浪涌电压Vpm和浪涌源阻抗Zo）、浪涌脉冲宽度Tt、相邻两次浪涌的小时间间隔Tm以及在压敏电阻器的预定工作寿命期内，浪涌脉冲的总次数N等。
标称电压选取
一般地说，...
